Характеристики ГОСТ двери на примере XY2-1ZG

ГОСТ двери определен законом. Эталон не распространяется на двери специсполнения – трудносгораемые, несгораемые, звукоизолирующие. Ниже подробнее остановимся на вопросце муниципального эталона на конструкции межкомнатные, дверные просветы, их спецификации и маркировке дверей.

Что такое эталон на двери

Эталон – это достоинство, если гласить про размеры, которые имеют внутренние либо внешние двери. В общем, подбирая изделие обычных габаритов, не следует задаваться вопросцами, как монтировать “свежие” петли, либо создать более широкий дверной просвет (либо уменьшить размеры имеющийся).

Итак, понятие стандарт-размер дверной конструкции содержит в себе сходу 2 обычные величины: габариты проёма и размеры поверхности.

При этом эталоны моделей зависят от их предназначения. Так, в одной квартирном помещении могут быть дверные проёмы различных размеров, например, шириной 130 см, 100 см, 90 см и 80 см, и это не говоря про раздвижные, 2-створчатые конструкции.

С высотой всё ясно – она быть может:

• 195 см;
• 195,9 см;
• 207 см.

Если человек 1-ый раз приобретает двери, тогда следует направить внимание на то, что эталон предугадывает также обычные габариты толщины коробки изделия. Обычно, толщина составляет 7,5 см.

Животрепещущая маркировка по ГОСТу

Все попадающие в общее изготовка обычные двери в неотклонимом порядке должны быть промаркированы. Маркировка обозначает тип дверного полотна, его габариты и данные о том либо ином ГОСТе, который соответствует модели.

Итак, маркировка быть может таковой (условно): XY2-1ZG.

Необходимо подчеркнуть, что абсолютная расшифровка марки будет не схожей, все зависит от того, имеется в виду дверь, расположенная снутри либо снаружи.

Расшифровка XY2-1ZG последующая:

1. Х — обозначение вида дверной конструкции. В ситуации с дверью постоянно находится одна из 2-х букв: Д либо П. Д – значит то, что находится блок, а не что-то другое. П — докладывает о том, что перед потребителей отдельное дверное полотно, без коробки.
2. Y- значит, тип внешной модели. Быть может 3 варианта: Н — тамбурное изделие из древесной породы, С — служебная модель, Л — изделие лючок либо пролаз. В ситуации с внутренними конструкциями, буковка Y будет стоять вместе с литерами: Г- блоки с глухой поверхностью, О- блоки со стеклянной поверхностью, К- блоки со стеклянной качающейся поверхностью. У- блок со сплошным наполнением снутри.
3. Далее в маркировке через дефис можно созидать 2 числа, 1-ая обозначает высоту проёма, 2-ая — соответственно ширину. Замерять эти размеры принято в дециметрах. Потому рядом с обозначениями Н, С, Л можно следить различный спектр по высоте и ширине, зависит от непосредственно модели. Типы маркировки Г и У могут иметь один из вышеперечисленных (О и К) габариты, также размеры: 21-7 и 21-12.
4. Z – значит различные свойства дверной конструкции. Символика быть может различной, полная расшифровка последующая: В – высочайшая влагоустойчивость, Л – левый, Н – с наплавом, П – с порогом, С – с полным заполнением поверхности, Т – трудносгораемый. Ц – со сплошным заполнением щита с помощью древесных реек, с порогом, врезанным замочным механизмом (цилиндр) и уплотненным притвором, Щ – модель щитового вида. Знаки О1, О2, О3 обозначают тип обивки на входных дверях.
5. G – прописывает наименование работающего ГОСТа.

Как сделалось понятно, расшифровка маркировки довольно обычная. Говоря о межкомнатной модели, недозволено не согласиться с тем, что лучше поэкспериментировать со стройматериалом двери, цветом, текстурой, эксклюзивной фурнитурой либо с применением кованых частей, но не с габаритами.

Это та ситуация, когда размер (типоразмер межкомнатной конструкции) играет роль.

По другому, монтирование изделия из оперативного, дешевенького и обычного рискует вырасти в затяжной и противный вид работ, в индивидуальности, если пользователь желает устроить двери своими руками.

Утвержденная спецификация

Для пользователя, который 1-ый раз сталкивается, с термином спецификация, будет любопытно знать, что же все-таки это такое. По собственной сущности, это особенная документация, а поточнее, часть проекта для хоть какого строения. Она дополняет выполненные чертежи и предоставляет наименования и модели тех девайсов, которыми потом будут заполняться дверные просветы.

Если проще, это список конструкций и их отдельных частей, которые потребуются для окончания стройки.

Благодаря спецификации, можно отдать оценку грядущим растратам на стройку и узреть более четкий результат работы. Согласно ГОСТ, есть заранее проработанная форма, которая предназначается для наполнения документа. В ней можно следить все нужные графы для внесения характеристик изделий.

В общем, в схему вносятся такие характеристики:

• Номер пт;
• Наименование изделия;
• Число единиц.

Добавочно могут быть прописаны определенные единицы замеров, масса предметов, прописанных в спецификации, систематизация, определенная марка либо модель.

Размеры по ГОСТ: дверной просвет

В действительности всё зависит от толщины стен, где проделан проём двери. Так, если он выдолблен в разделительной стенке из кирпича шириной 75 мм, тогда толщина короба 108 мм. Если в стене с брусьями из древесной породы шириной 100 мм, и ширина короба будет приравниваться 75 мм, то будет нужно добавочно устроить планку добора.

Чтоб не совершить ошибку со обычными габаритами дверной конструкции, для расчётов можно применить такую формулу: ширина проёма = ширина полотна двери + 100 мм (отлично заложить 80 мм на ширину коробки двери + 30-40 мм припаса, например, на «пропенивание»), а можно заказать услугу в спец компании, мастера сами выполнят замеры и рассчитают модели для дома.

При выбирании внутренних конструкций, нужно непременно получить консультацию торговца. Он скажет, какие эталоны производит тот либо другой бренд. На нынешний денек единых для каждой марки двери эталонов нет, есть особенный спектр, который и считается ГОСТом. Главный индивидуальностью таковых данных можно считать то, что зависимо от предназначения комнатных помещений, эталоны по габаритам могут изменяться. Если брать, к примеру, ванну либо санузел, то размеры изделия могут быть 50х190, 60х190, также и 60х200 см, потому их называют сантехническими дверными конструкциями. Требования ГОСТа различаются зависимо от предназначения (проём либо полотно в см). Внутренние в спальное помещение и остальные жилые комнаты: высота (в) – 200, ширина (ш) – 80;

Типоразмеры в туалет:

• в – 260, ш – 15;
• в – 190, ш – 60;
• в – 250, ш – 9.

В кухонное помещение: в – 200, ш – 70 (в – 260, ш – 9). Входные дверные просветы: в – 200, ш – 120 (в – 260, ш – 15–18). Вышеперечисленные данные – это ГОСТ для отверстий, которые рассчитаны под 1-створчатые двери из древесной породы, стеклянные изделия ДПН.

ГОСТ двери поможет не совершить ошибку при выбирании модели, потому принципиально при оформлении контракта уточнить нужную информацию, довериться экспертам.

ГОСТ 26601-85
Окна и балконные двери древесные для низкоэтажных жилых домов. Типы, система и размеры

Реальный эталон распространяется на древесные окна и балконные двери с двойным и тройным остеклением, предназначаемые для жилых домов высотой не наиболее 2-ух этажей.

1. ТИПЫ, РАЗМЕРЫ И МАРКИ

1.1. Окна и балконные двери подразделяют на серии: РМ — с раздельными переплетами и дверными полотнами с двойным остеклением; РСМ — с раздельноспаренными переплетами и дверными полотнами с тройным остеклением.

1.2. Типы и габаритные размеры окон и балконных дверей должны соответствовать обозначенным на черт.1.

Черт.1. Типы и габаритные размеры окон и балконных дверей

Типы и габаритные размеры окон и балконных дверей

1. Схемы изделий изображены со стороны фасада.

2. Числа над схемами изделий означают размеры изделий в модулях (М — модуль, равный 100 мм).

3. Окна шириной 1080 мм предусмотрены для древесных домов промышленного производства, выпускаемых по типовым проектам с панелями шириной 1200 мм.

1.3. По просьбе потребителей одностворные окна и балконные двери, в т.ч. с форточными створками, должны изготовляться также и левыми, а окна многостворные с несимметричным рисунком — в нехорошем (зеркальном) изображении.

1.4. Устанавливают последующую структуру условного обозначения (марки) окон и балконных дверей:

В конце марки окон и балконных дверей с одинарным остеклением перед обозначением эталона добавляют цифру 1 через тире.

Примеры условных обозначений

Окно правое серии РМ высотой 15 и шириной 6 дм (вариант А):

ОРМ15-6А ГОСТ 26601-85

ОРМ15-6АЛ ГОСТ 26601-85

Дверь балконная серии РСМ высотой 22 и шириной 7,5 дм:

БРСМ22-7,5 ГОСТ 26601-85

Окно серии РМ высотой 12 и шириной 11 дм, с несимметричным рисунком окна:

ОРМ12-11 ГОСТ 26601-85

То же, в нехорошем выполнении:

ОРМ12-11Н ГОСТ 26601-85

2. ТРЕБОВАНИЯ К КОНСТРУКЦИИ

2.2. Система, форма, главные размеры и марки окон и балконных дверей серии РМ должны соответствовать обозначенным на черт.2-4, а размеры сечений деталей и притворов — на черт.5-12.

Черт.2-4. Система, форма, главные размеры и марки окон и балконных дверей с двойным остеклением. Серия РМ

Система, форма, главные размеры и марки окон и балконных дверей с двойным остеклением

Черт.5-12. Сечения по притворам окон и балконных дверей с двойным остеклением. Серия РМ

Сечения по притворам окон и балконных дверей с двойным остеклением

1 — жесткая ДВП марки Т группы А шириной 3,2-4 мм по ГОСТ 4598; 2 — мягенькая ДВП шириной 8 мм по ГОСТ 4598; 3 — пергамин по ГОСТ 2697; 4 — обшивка типа О-2 по ГОСТ 8242; 5 — раскладка; 6 — уплотняющие прокладки по ГОСТ 10174

2.3. Система, форма, главные размеры и марки окон и балконных дверей серии РСМ должны соответствовать обозначенным на черт.13-15, а размеры сечений деталей и притворов — на черт.16-23.

Черт.13-15. Система, форма, главные размеры и марки окон и балконных дверей с тройным остеклением. Серия РСМ

Система, форма, главные размеры и марки окон и балконных дверей с тройным остеклением

Черт.16-23. Сечения по притворам окон и балконных дверей с тройным остеклением. Серия РСМ

Сечения по притворам окон и балконных дверей с тройным остеклением

1 — жесткая ДВП марки Т группы А шириной 3,2-4 мм по ГОСТ 4598; 2 — мягенькая ДВП шириной 8 мм по ГОСТ 4598; 3 — пергамин по ГОСТ 2697; 4 — обшивка типа О-2 по ГОСТ 8242; 5 — раскладки; 6 — уплотняющие прокладки по ГОСТ 10174

2.4. Размеры на общих видах окон и балконных дверей даны в свету по внешним сторонам створок, форточек и полотен дверей и по внешним сторонам коробок.

На чертежах указаны в миллиметрах размеры неокрашенных деталей и изделий.

2.5. Для остекления окон и балконных дверей следует использовать стекло шириной 2,0-2,5 мм по ГОСТ 111*.
______________
* На местности Русской Федерации документ не действует. Действует ГОСТ Р 54170-2010. — Примечание изготовителя базы данных.

2.6. Места установки уплотняющих прокладок в притворах окон и балконных дверей указаны на чертежах сечений.

2.7. По периметру оконных и дверных коробок на боковых поверхностях допускается по просьбе потребителей подборка четверти для уплотнения стыка при соединении блоков вместе.

2.8. Бруски коробок допускается изготовлять клееными по ширине либо соединять гвоздями опосля антисептирования либо расцветки сопрягаемых поверхностей, при всем этом соединение не обязано иметь зазоров и провесов.

2.9. В зданиях для погодных районов, где по теплотехническим расчетам не требуются окна и балконные двери с двойным остеклением, также в неотапливаемых зданиях и помещениях должны применяться окна и балконные двери серии РМ без внутренних створок, при всем этом ширина сечения коробки быть может уменьшена до 74 мм.

2.10. Для остекления веранд должны применяться внешние створки окон марок ОРМ 15-6 и ОРМ 15-6А.

2.11. Примеры расположения устройств в окнах и балконных дверях приведены в приложении 1.

2.12. Спецификации стекол для окон и балконных дверей приведены в приложениях 2 и 3.

ПРИЛОЖЕНИЕ 1 (рекомендуемое). ПРИМЕРЫ РАСПОЛОЖЕНИЯ ПРИБОРОВ В ОКНАХ И БАЛКОННЫХ ДВЕРЯХ

1 — ПН1-85Л; 2 — завертка затратная ЗФ2П для внешной форточки; 3 — задвижка затратная ЗТ; 4 — ручка РС80; 5 — ПН5-60; 6 — стяжка СТ; 7 — ПН7; 8 — ПН1-110П

1. Приборы для окон и дверей должны соответствовать ГОСТ 538,* ГОСТ 5087, ГОСТ 5088**, ГОСТ 5090 и ГОСТ 5091.
_______________
* На местности Русской Федерации действует ГОСТ 538-2001;
** На местности Русской Федерации документ не действует. Действует ГОСТ 5088-2005. — Примечание изготовителя базы данных.

2. Ручки-скобы устанавливают на внешних и внутренних створках и полотнах.

Спецификация частей наполнения дверных просветов: требования ГОСТ

При строительстве хоть какого типа строения одним из главных документов, устанавливающих план конструкции, является форма спецификации частей наполнения просветов. Он показывает на список нужных предметов, их конструкционные индивидуальности, размеры и остальные свойства. На этот счет есть даже раздельно выделенные эталоны ГОСТ, они касаются сначала правил дизайна спецификации и принципа подачи нужной инфы.

Что же все-таки это такое

Для человека, который в первый раз услышал таковой термин будет любопытно выяснить наиболее тщательно, что представляет собой спецификация частей наполнения дверных просветов. По собственной сущности это некоторый документ, а поточнее, часть проектной документации для хоть какого строения. Она дополняет составленные чертежи и показывает наименования и модели тех частей, которыми в предстоящем предполагается заполнять дверные просветы. Другими словами, это перечень конструкций и их отдельных деталей, которые требуются для окончания строительного проекта. Благодаря спецификации можно оценить бюджет строительства и узреть наиболее четкий план конечного результата.

При выполнении самостоятельных работ по строительству строения на личном участке необходимости составлять спецификацию нет. Возможно обойтись примерными расчетами и закупать все нужное в процессе выполнения внутренних отделочных работ.

Правила составления этого списка описывает ГОСТ. Под эти же требования попадают и спецификации для оконных просветов, ниш и перегородок с просветами.

Спецификация просветов с типом открывания двери

Общие требования по ГОСТ

Для того чтоб форма спецификации частей наполнения просветов соответствовала ГОСТ, нужно кропотливо изучить эталон номер 21.101. Тут описываются общие положения относительно правил выполнения проектной документации при возведении строения. Непременно необходимо составить подробные чертежи, в комплекте с которыми и обязана идти спецификация. Надлежащие обозначения разрешают наиболее буквально представить картину грядущего строения.

Также следует обратиться к ГОСТ 21.501. Этот параграф растолковывает правила составления конкретно самих чертежей. Оба эталона содержат огромное количество подпунктов. Что касается конкретно дверных просветов, они тут упоминаются в отдельности. При выполнении спецификации на чертежах принципиально соблюдать и особенные требования касательно размеров таблицы. Тут заведены определенные размеры для колонок и расстояния для строк.

В целом же для человека, не имеющего особых способностей либо образования в данной сфере, будет достаточно тяжело в сжатые сроки разобраться во всех тонкостях составления проектной документации, в том числе и спецификации.

ГОСТ 21.501 — документ, регламентирующий правила составления спецификации

Что вносить в схему

Согласно ГОСТ существует заблаговременно проработанная форма, созданная для наполнения спецификации. В ней учитывается наличие всех нужных граф для внесения характеристик изделий. Есть категория неотклонимых наименований, которые недозволено удалять из формы. В неких вариантах их бывает полностью довольно для базисного описания ситуации. Если же необходимо указать какие-либо специальные данные, для такового рода инфы допускается добавление вспомогательных граф.

В целом в схему заносятся последующие характеристики:

• номер пт;
• наименование изделия;
• количество единиц.

Добавочно могут указываться определенные единицы измерения, вес предметов, записанных в спецификации, определенная марка либо модель.

Для дверных просветов обычно в список спецификации входят всего несколько составляющих. Сначала – это, естественно же, полотно и коробка двери или арка. Добавочно к ним могут приписываться доборы, порожек и наличники, также остальные элементы дизайна проема. В неких вариантах в описи находятся также отдельные фрагменты самого полотна. К примеру, это могут быть стекла и витражи. В форму также нужно записывать защитные конструкции, такие как сетки и подъемные роллеты.

Пример дизайна спецификации дверей согласно ГОСТ

Графа для примечаний

Кроме главных положений ГОСТ подразумевает наличие в форме спецификации доборной графы – «Примечания». В этом разделе могут делаться короткие пометки относительно принципиальных проектных моментов, которые не вошли в общий список колонок. К таким, до этого всего, относятся:

• габариты дверей;
• размеры конструкции обрамления проема;
• материал, из которого сделан элемент наполнения;
• стоимость продукта;
• общий вес.

В дополнение к спецификации в эталоне должен идти подробный план строения с чертежами в нескольких проекциях. Правила их выполнения также устанавливает ГОСТ.

Спецификация дозволяет полнее охватить список грядущих работ и показывает на перечень нужных материалов для окончания строительства и дизайна просветов. Это весьма комфортно в этом случае, когда необходимо предоставить смету по любому пт.

ГОСТ 4.226-83 Cистема характеристик свойства продукции Строительства Окна, двери и ворота древесные Номенклатура характеристик

Нормы, требования и способы контроля характеристик свойства должны быть установлены надлежащими эталонами, техническими критериями и иной нормативно-технической документацией на древесные окна, двери и ворота.
Реальный эталон разработан на базе и в согласовании с ГОСТ 4.200-78.

Содержание

1. Номенклатура характеристик древесных окон, дверей и ворот

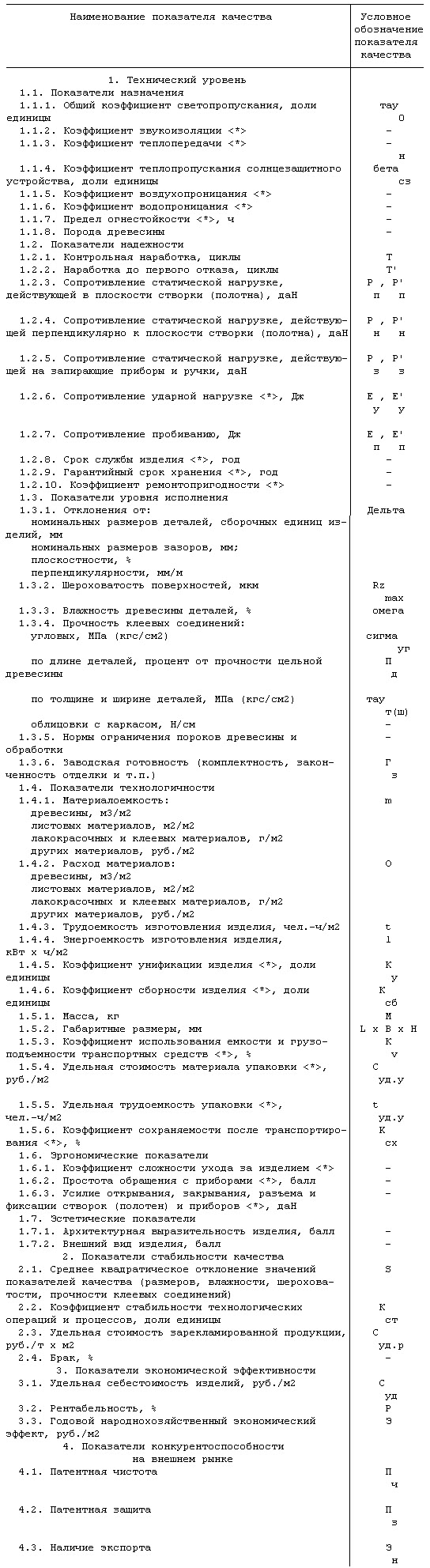

1.1. Номенклатура характеристик свойства окон, дверей и ворот по аспектам и обозначения характеристик свойства должны соответствовать приведенным в табл. 1.

<*> Многообещающие характеристики свойства, которые могут быть введены в нормативно-техническую документацию опосля разработки и утверждения в установленном порядке способов их оценки.

1.2. Для отдельных видов древесных окон, дверей и ворот допускается, при соответственном обосновании, использовать добавочно остальные характеристики свойства.

1.3. Определения и определения характеристик свойства древесных окон, дверей и ворот, употребляемые в реальном эталоне, и способы их оценки приведены в

Способы определения коэффициентов сборности и унификации изложены в справочном Приложении 2.

2. Применяемость характеристик свойства

2.1. Характеристики свойства, приведенные в табл. 1, являются общими для всех классификационных групп древесных окон, дверей и ворот, кроме:
общего коэффициента светопропускания и коэффициента теплопропускания, применяемых для оценки свойства окон, балконных и застекленных дверей;
коэффициента воздухопроникания и коэффициента водопроницания, применяемых для оценки свойства окон, внешних дверей и ворот;
сопротивления ударной перегрузке и пробиванию, прочности клеевого соединения облицовки с каркасом, удельной материалоемкости и расхода листовых материалов, применяемых для оценки свойства дверей и ворот;
строительной выразительности, являющейся необязательной для оценки свойства окон, дверей и ворот вспомогательных спостроек.

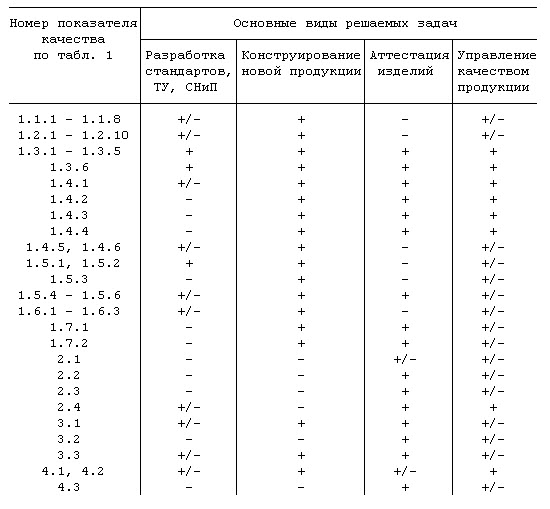

2.2. Применяемость характеристик свойства зависимо от вида решаемых задач, согласно ГОСТ 4.200-78, приведена в табл. 2.

Примечания. 1. Символ «+» значит применяемость, символ «-» — неприменяемость, символ «+/-» — ограниченную применяемость характеристик при решении определенных задач.

2. Характеристики по пп. 1.1.1 — 1.1.7 приводятся в вводной части эталонов на определенные изделия по результатам исследовательских испытаний.

2.3. Характеристики свойства, установленные реальным эталоном, но не предусмотренные работающей нормативно-технической документацией на древесные окна, двери и ворота, следует вводить при ее пересмотре (при наличии утвержденных способов их оценки, определений, определений и условных обозначений).

Приложение 1 (Справочное)

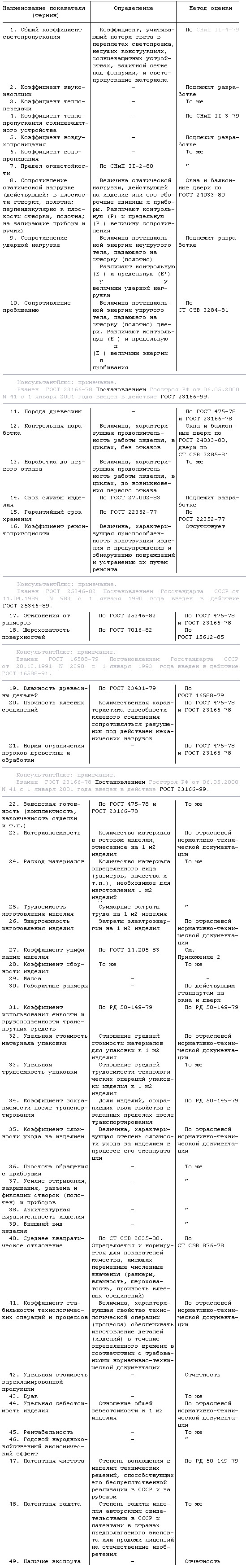

ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ ПОКАЗАТЕЛЕЙ КАЧЕСТВА ДЕРЕВЯННЫХ ОКОН, ДВЕРЕЙ И ВОРОТ И МЕТОДЫ ИХ ОЦЕНКИ

Приложение 2 (Справочное)

МЕТОДЫ ОПРЕДЕЛЕНИЯ КОЭФФИЦИЕНТОВ СБОРНОСТИ И УНИФИКАЦИИ ОКОН, ДВЕРЕЙ И ВОРОТ
